Marine gasketed plate heat exchangers
Alfa Laval has been developing heat transfer technology for more than 80 years and has been active in the marine industry for over a century. Based on that vast wealth of experience, our engineers have designed gasketed plate heat exchangers that set entirely new standards – not only for reliability, but also for thermal performance and ease of service.
The marine industry’s most modern line of plate heat exchangers
- Superior reliability and energy efficiency
- Small size and footprint (CompactFrame™ design)
- Minimal fouling (CurveFlow™ plate distribution area)
- Easy installation and service (five-point alignment system)
- Optimized global supply chain and production for smallest environmental footprint
Suitable for any vessel, Alfa Laval gasketed plate heat exchangers excel in applications from general heating and cooling to heat recovery, condensation and evaporation. With their innovative features, they take reliability to an all-new level and save crews time and effort during maintenance. Above all, their design minimizes fouling and maximizes heat transfer capabilities, which ensures the highest possible energy efficiency.
Продукти

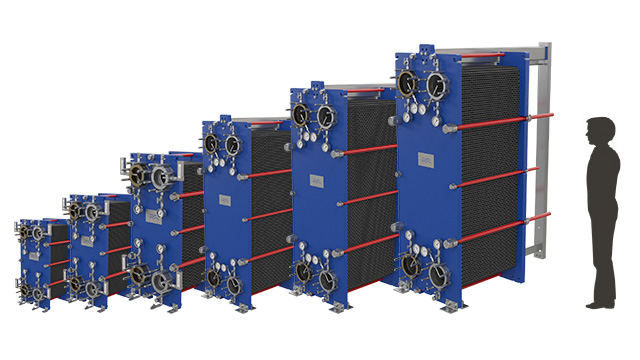

Gasketed plate heat exchangers for your vessel
Compact, reliable and energy-efficient, Alfa Laval gasketed plate heat exchangers are also safe and simple for crews to maintain. Our flexible marine line provides the right match for your needs today – with the possibility to adjust capacities later.
| T6 DN 60 |
T10 DN 100 |
T15 DN 150 |
T21 DN 200 |
T25 DN 250 |
T35 DN 350 |
|
|---|---|---|---|---|---|---|
| H (mm) | 890 | 1054 | 1833/1781 | 2082 | 2761 | 2875 |
| W (mm) | 320 | 470 | 610/650 | 755 | 913 | 1174 |
| Max flow rate (m3/h) | 60 | 160 | 370 | 650 | 1000 | 1970 |
| Capacity (kW) – water duty with LMTD 6 | 800 | 3 000 | 9 000 | 18 000 | 28 000 | 35 000 |
Как функционира
Площта на топлопредаване на уплътнен топлообменник се състои от редица от гофрирани пластини, сглобени между основна плоча и притискаща плоча, за да се запази налягането. Уплътненията действат като уплътнения между пластините. Флуидите обикновено протичат като насрещен поток през топлообменника. Това дава най-ефективната топлопроизводителност и позволява много малка температурна разлика между изходния работен флуид и входящия работен флуид.
Пластинчат топлообменник в уплътнена рамка течност/течност на Alfa Laval
Features that make the difference
The Industrial line is equipped with features that turn this high-performance family into efficient and reliable workhorses that are easy to service and maintain over the whole product lifecycle.
For efficiency
By improving the efficiency of your heat exchanger, you can maximize production and minimize energy consumption to reduce your power bill and improve your environmental footprint.
See product animations below or get more information and listen to our technical experts.
Площ на разпределение
CurveFlow™
Подобрява потока на флуидите и намалява до минимум риска от замърсяване.
OmegaPort™
некръгли отвори
Подобряват потока на флуида и топлинната ефективност.
FlexFlow™
plate design
Improves thermal efficiency and optimizes pressure drop utilization.
For reliability
We are always looking to increase the reliability of every aspect of our gasketed plate heat exchangers.
We focus on durable designs based on robust materials and safe manufacturing processes.
See product animations below or get more information and listen to our technical experts.
Разделител на пластината
PowerArc™
Подобрява твърдостта на пластината за по-дълъг живот.
Петточково центриране
Осигурява надеждно позициониране на пластината и лекота на обслужване при големи уреди.
Центриране на пластината
SteerLock™
Осигурява надеждно позициониране на пластината и лесно обслужване.
For serviceability
The simple opening and closing of the plate-and-frame design with gaskets enables hassle-free inspection and service. It also enables you to easily adapt the unit to new process conditions.
See product animations below or get more information and listen to our technical experts.
Приставка за уплътнение
ClipGrip™
Осигурява перфектно уплътнение и безпроблемно техническо обслужване.
Т-профилна ролка
Осигурява по-ниско положение на уреда, което е лесно за обслужване.
Лагерни кутии
Гарантират лесно отварящ се уред за по-плавно и ефективно техническо обслужване.
Компактен корпус
Улеснява техническото обслужване и свежда до минимум изискването за зона на обслужване.
Services
Морско сервизно обслужване от Alfa Laval
По целия свят и денонощно, седем дни в седмицата, морското сервизно обслужване от Alfa Laval е вашият път към удължен период на безотказна работа, оптимизирана производителност и истинско спокойствие. Винаги можете да се свържете с нашата мрежа, а нашите сервизни услуги предоставят надеждност, ефективност и съответствие през целия експлоатационен живот на вашето оборудване.
Как можем да ви помогнем?
Моля, свържете се с нас, ако имате въпроси и запитвания за обслужване.
За спешно обслужване за мореплавателни съдове се обадете на +46 4636 7700.
Documents
Downloads
Instructions and manuals
Product brochures
Heating and cooling in an engine room
On a ship, there are many types of machinery with a cooling demand. When the heat energy cannot be recovered or utilized, the total costs of transferring it away from the machinery should be kept to a minimum. Alfa Laval can ensure a cost-effective central cooling system through our portfolio of innovative plate heat exchangers. Our gasketed plate heat exchangers have unique features that reduce the running costs for engine room cooling – and contribute to sustainability.
Are you on a quest to save energy?
Alfa Laval is setting the standard for thermal efficiency of plate heat exchangers. Bringing together innovative features improving energy efficiency and minimizing downtime we can accelerate the transition to more sustainable solutions and reach net-zero by 2050.
Alfa Laval technology powers sustainable operations on Maersk’s pioneering methanol-fuelled container vessel
In a world where sustainability is increasingly important, A.P. Moller-Maersk has set sail with the world’s first methanol fuelled container vessel. Equipped with Alfa Laval’s solutions for methanol as fuel, this vessel shows how innovative solutions and equipment can help shipping companies adapt to the evolving energy landscape and environmental regulations.
Изисквайте нови стандарти
Представяме ви най-съвременните уплътнени пластинчати топлообменници в света. Открийте как нашето следващо поколение от уплътнени пластинчати топлообменници ще ви донесе по-висока ефективност, по-добра надеждност и по-голяма експлоатационна годност.
